SK海力士发布数据中心专用PEB110 SSD:传输速率飙升至32GT/s,容量高达8TB
2025-01-02 21:20:45
编辑:阳阳资源网

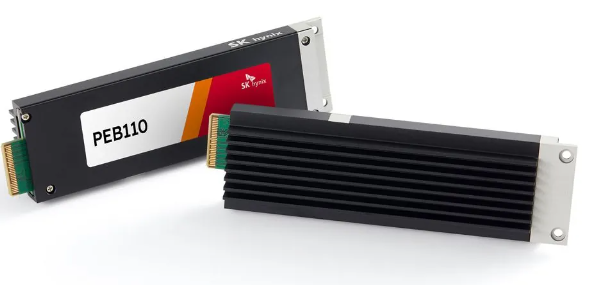

9月11日消息,SK海力士于9月10日发布公告,揭示了其最新成果:一款专为数据中心设计的高效能固态硬盘PEB110 E1.S(简称PEB110),标志着公司在高端存储解决方案领域再次迈出重要一步。
PEB110 简介
PEB110 采用第五代 PCIe,带宽比现有第四代 (Gen4) 高一倍,数据传输速度达到了 32 GT/s(千兆传输 / 秒),由此性能较上一代产品提高 1 倍,能效提升 30% 以上。
SK 海力士针对该产品开发出了三种容量版本:2TB(太字节)、4TB 和 8TB,并支持 OCP 2.5 版本,以提高全球数据中心的兼容性。
信息安全
SK 海力士首次将 SPDM(Security Protocols and Data Model)应用于其面向数据中心的 SSD 产品中,大幅加强了信息安全功能。
注:SPDM 是专门用于保护服务器系统核心安全的解决方案,支持服务器的安全认证和监控。
随着针对数据中心的网络攻击的不断增加,公司认为配备 SPDM 的 PEB110 将成为符合客户信息安全要求的产品。
出货情况
公司目前正在与全球数据中心客户共同进行 PEB110 验证,计划在获得验证后,于明年第二季度开始量产该产品,并向市场供应。
SK 海力士表示:
随着 AI 时代的全面到来,不仅是 HBM 等超高速 DRAM 产品,客户对适用于数据中心的高性能 NAND 闪存解决方案 SSD 的产品需求也在增大。
为了顺应这一趋势,公司开发出采用第五代 PCIe(Gen5)、可大幅提高数据处理速度及能效的新产品,并将其推向市场。
SK海力士豪掷9.4万亿韩元,龙仁半导体集群首厂破土在即,蓄势待发
7月26日消息,SK海力士于今日宣布,其董事会已决议通过一项重大投资计划,拟投入约9.4万亿韩元(折合人民币约为491.62亿元),用以兴建位于韩国龙仁的半导体产业集群中的首个制造工厂(Fab)及配套业务设施。此举彰显了SK海力士对扩大先进半导体产能的坚定承诺。
SK 海力士表示:“公司将按照原定日程,将于明年 3 月开工建设龙仁集群的首座厂房,并于 2027 年 5 月竣工。”
龙仁半导体集群位于韩国京畿道龙仁市远三面,其占地面积达 415 万平方米,公司正在进行用地工程和基础设施构建工程。SK 海力士将在此建造生产新一代半导体产品的四座先进厂房,携手全球 50 多家材料、零部件和设备企业构建半导体合作园区。
SK 海力士表示,公司在首座厂房的建设完成后,也将依次推进剩余的三座厂房建设,将龙仁集群发展成为“全球人工智能半导体生产据点”。
此次决议的投资额包含了集群运营初期所需的各种建设费用,分别为首座厂房、配套设施、办公楼、服务设施等。考虑到为准备厂房建设的设计所需时间和计划在 2028 年下半年竣工的办公楼等因素,公司将投资期间核定为 2024 年 8 月至 2028 年年末。
公司计划在龙仁首座工厂生产以 HBM 为代表的面向 AI 的存储器和新一代 DRAM 产品,也将根据竣工时的市场需求,做好生产另外产品的准备。
与此同时,SK 海力士计划在首座厂房内建造“迷你工厂”(具备 300 毫米晶圆工艺设备,可以验证半导体材料、零部件、设备等的研究设施),以支援韩国国内的材料、零部件和设备公司在其进行技术研发、验证和评估。公司将在迷你工厂提供与实际生产现场相似的环境,以此有力支持合作伙伴提升自研技术的完成度。
SK海力士布局2.5D先进封装技术,强化HBM内存市场主导地位
7月17日消息,全球领先的存储解决方案提供商SK海力士与封装测试外包(OSAT)行业的领军企业Amkor展开深度合作洽谈,聚焦于先进硅中介层(Si Interposer)技术的联合开发。
SK 海力士将向 Amkor 一并供应 HBM 内存和 2.5D 封装用硅中介层,Amkor 则负责利用硅中介层实现客户逻辑芯片与 SK 海力士 HBM 内存的集成。
SK 海力士官方人士向韩媒回应称:“(谈判)目前仍处于早期阶段。我们正在进行各种审查,以提供中介层来满足客户的需求。”

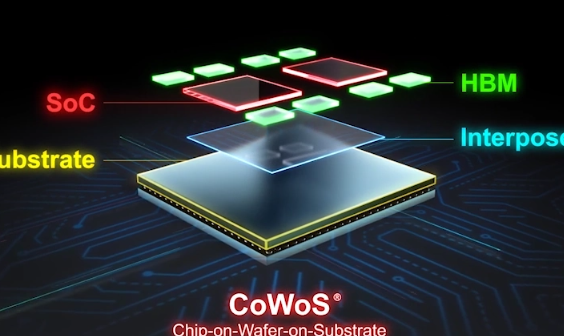

硅中介层是性能优秀的 HBM 内存集成中介材料,被视为 2.5D 封装的核心。
韩媒表示,市面上仅有四家企业(台积电、三星电子、英特尔、联电)拥有制备硅中介层的能力,而前三家公司也因此成为了专业先进封装的领军者。
SK 海力士如果能实现硅中介层的量产,就意味着其能提供“HBM + 硅中介层”的成套供应,不再完全受台积电 CoWoS 产能制约,可提升 SK 海力士向英伟达等客户交付 HBM 的能力。
此外,三星电子计划通过逻辑代工 + HBM 内存 + 先进封装的全流程“交钥匙”方案与 SK 海力士争夺 HBM 订单;
SK 海力士延长自身产品链也有助于减少三星电子对 HBM 业务的冲击。
