《几何画板》绘制垂线操作方法介绍

几何画板通常用于教育或工程领域，特别适合那些需要进行几何建模和绘图的人员，那么几何画板如何绘制垂线？下面就一起来看看吧。

方法一 菜单法做垂线

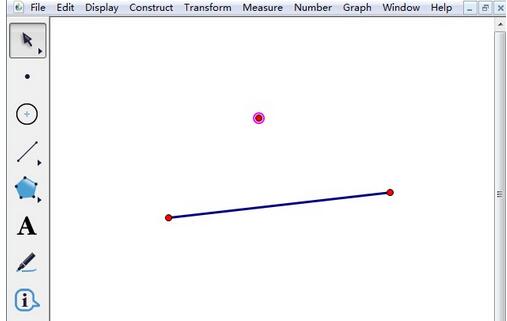

在绘制点和线时，打开几何画板，单击侧边栏【线段直尺工具】在画布上面绘制一条线段，单击侧边栏【点工具】在画布上面绘制一个不再同一线上的点。

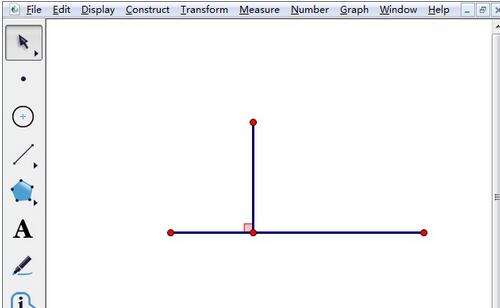

利用构造菜单作垂线。用【移动箭头工具】选中刚才绘制的点和线，单击菜单栏【构造】——垂线，就能看到制作好的垂线了。

方法二 快捷键法

用侧边栏【移动箭头工具】选择刚才绘制的点和线，同时按住【Alt+C】会打开【构造】菜单，接着在键盘上面按一下【D】键即可绘制出垂线。

方法三 利用自定义工具绘制垂线段

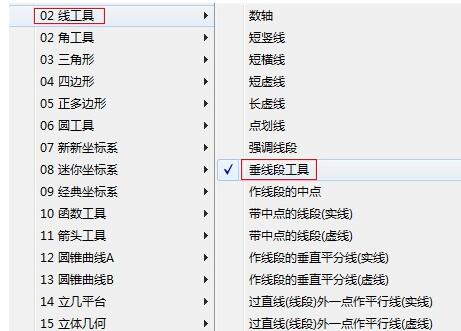

打开几何画板，单击左边工具栏【自定义工具】——线工具——垂线段工具，如下图所示。

用鼠标单击2下，确定2条互相垂直线段的2个端点。此时再拖动鼠标上下左右移动，等移动到合适的位置单击一下鼠标，垂线段就制作好了。

方法四 旋转法绘制垂线

绘制线段。打开几何画板，单击左边菜单栏【线段直尺工具】，用鼠标在画布上单击两下绘制一条线段，

绘制垂线。单击侧边栏【移动箭头工具】，选择线段左边的端点双击，然后选择整个线段，单击菜单栏【变换】——【旋转】， 在弹出的旋转对话框中输入【90】，单击【旋转】按钮，这样垂线就制作好了。

《几何画板》构造平行的虚线方法介绍

几何画板是一款最新的图像处理应用工具，能帮助大家快速解决日常教学工作中的几何问题，那么几何画板怎么构造平行的虚线？下面就一起来看看吧。

构造平行的虚线方法介绍

绘制点与线

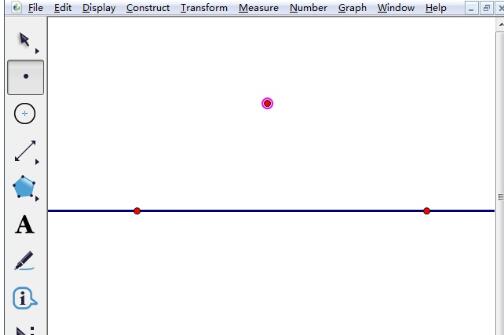

制作平行的虚线首先还是要构造平行的线，所以第一步就是在几何画板中绘制点与线。首先要制作一条线，将来制作的平行线就是以它为基准的，如图所示，先用侧边栏中的【直线工具】在画板上单击两下画出一条直线（画时按住Shift键就能画出水平直线）。再选择侧边栏中的【点工具】，在画板上单击鼠标做出直线外一点。

绘制平行线

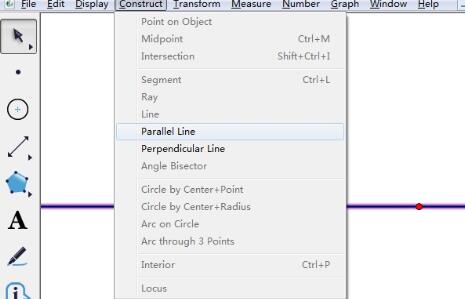

单击侧边栏中的【移动箭头工具】，依次单击直线外的点和直线，选中线和点，然后单击上方菜单栏【构造】——【平行线】命令，如图所示。

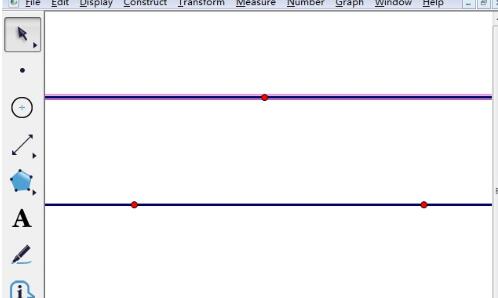

现在出现了经过点的平行线，如图所示。但是此时平行线是实线，我们要作的是虚线，下面就是调整线为虚线。

设置虚线

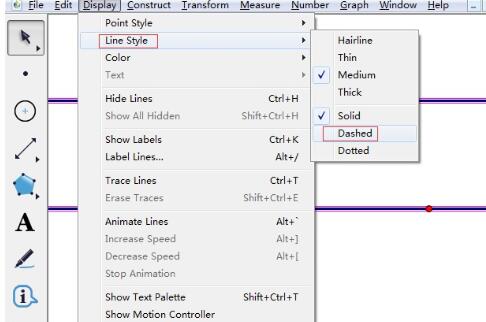

选择【移动工具】选中平行线，点击上方菜单栏【显示】菜单，在其下拉选项选择【线型】——【虚线】，

执行了以上命令后，实线就变为了虚线，这样就得到了平行的虚线。

《几何画板》制作棱柱操作方法介绍

几何画板中有很多制作好的图形工具可以使用，用户可以在这里制作不同的图形图案，那么几何画板如何制作棱柱？有什么技巧？下面就一起来看看吧。

制作棱柱操作方法介绍

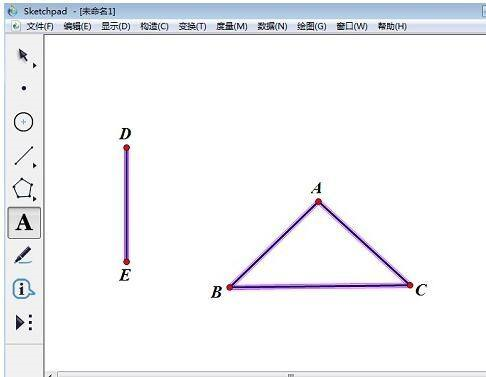

1，新建一个几何画板文件。绘制出一个三角形ABC，并在三角形外任意绘制一条垂直的线段DE。

2，选择“移动箭头工具”，选中点E、点D，选择菜单“变换”—“标记向量”命令。将线段ED标记为平移的向量。

3，选中点A、点B、点C、线段AB、线段AC、线段BC，选择菜单“变换”—“平移”命令。在弹出的对话框中单击“平移”按钮，得到如图所示图形。

4，选择“线段工具”，绘制线段AA’、线段BB’、线段CC’。

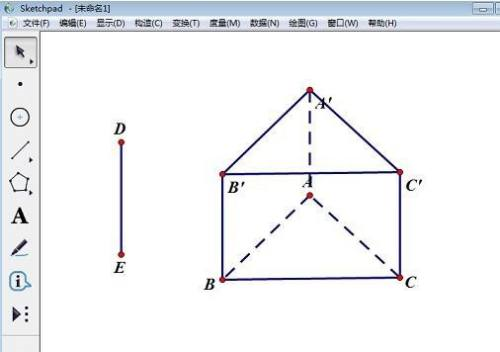

5，选中线段AA’、线段AB、线段AC，选择菜单“显示”—“线型”—“虚线”命令，得到如图所示图形。
